8 kanaleko seinale analogikoa eskuratzea Parametro grafikoen konfigurazioa 4G RTU

Deskribapen laburra:

MDR2184 RTU_Laburtu
MDR2184 haririk gabeko neurketa eta kontrol terminala (RTU) da, GPRS/4G haririk gabeko sarea urrunetik eskuratzen duen seinale analogikoa eta digitala eta kontrol-errelea erabiltzen duena.
MDR2184 kostu-eraginkorra den soluzio bat da, industria-mailako GPRS/4G modulu eta prozesadore txertatua dituena, eremuko datuak eskuratzea / haririk gabeko datuen transmisioa / urrutiko kontrola egiten duena.


Produktuaren xehetasuna

Produktuen etiketak

Ikuspegi orokorra
Xehetasun azkarrak
Chipset:
SX1278
Modelo zenbakia:
MDR2184–4G
Aplikazio:
Industria haririk gabeko distantzia neurtzea
Marka Izena:
GOGOA
Jatorri lekua:
Sichuan, Txina
Produktuaren izena:
seinale analogikoa eskuratzeaParametro grafikoen konfigurazioa4G RTU
Mota:
Haririk gabeko distantzia neurtzea 4G RTU
Serieko datuen interfazea:
RS232
Sarea:
4G
SIM txartelaren entxufea:
Txartel estandarra (txartel handia): 3V/1.8V
Antena konektorea:
50ΩSMA
Pisua:
213g
Tamaina:
90mm*40mm*145mm
Hezetasuna:
Hezetasun erlatiboa: <95% (Kondentsaziorik gabe)
Potentzia-tentsioa:
DC6 ~ 30V
Hornikuntzarako gaitasuna
Hornikuntzarako gaitasuna:
10000 multzo/multzo hilabete bakoitzeko
Paketatzea eta entrega
Enbalatzeko xehetasunak
8 kanaleko seinale analogikoa eskuratzea Parametro grafikoen konfigurazioa 4G RTU1 multzoa/poltsa (zati pertsonalizatuekin)
Portua
Chengdu/shanghai/shenzhen
Lead Time:
Kopurua (multzoak) 1-100 >100
Est.Denbora (egunak) 7 Negoziatu beharrekoa

MDR2184 RTU_Laburtu

MDR2184 haririk gabeko neurketa eta kontrol terminala (RTU) da, GPRS/4G haririk gabeko sarea urrunetik eskuratzen duen seinale analogikoa eta digitala eta kontrol-errelea erabiltzen duena.

MDR2184 kostu-eraginkorra den soluzio bat da, industria-mailako GPRS/4G modulu eta prozesadore txertatua dituena, eremuko datuak eskuratzea / haririk gabeko datuen transmisioa / urrutiko kontrola egiten duena.



MDR2184 RTU_ Produktuen Ezaugarriak

  • 4 kanaleko seinale digitala eta 8 kanal analogikoa sarrera, 4 errele irteera.
  • Industria-mailako CPU txertatua sareko protokolo konplexuak funtzionatzeko, PPP, TCP, UDP, DNS eta beste protokolo batzuk onartzen ditu, erabiltzaileen datuetarako transmisio-kanal gardenak eskaintzen ditu, RTU funtzioekin bateragarriak.
  • Errendimendu egonkorra eta zaintza-txakur integratua ditu epe luzerako funtzionamendu fidagarria bermatzeko kanpoko ingurune gogorretan.
  • IP finkoa edo IP dinamikoa eta datu-zentroaren domeinu-izenen ebazpen dinamikoa onartzen ditu.
  • Datuen interfazeak RS485 komunikazio interfazea hartzen du.Baud-tasa 1200bps-tik 115200bps-ra hauta daiteke, eta hasierako bit, gelditzeko bit eta parekotasuna hauta daitezke.
  • Onartu parametro grafikoen konfigurazioa, EEPROM integratua, erabiltzaileak konfiguratutako parametroen epe luzerako biltegiratzea.
  • Onartu APN datuen sare pribatua.Datu zentroak SDK programazioa eta socket programazio estandarra onartzen ditu.
  • Erabili interferentziaren aurkako diseinua ingurune elektromagnetiko gogorretan aplikatzeko.
  • Funtzionamendu-tenperatura-tarte zabalak.-25 °C artean funtziona dezake +70 °Crekin.
  • Hartu Modbus RTU protokoloa, bateragarriagoa eta erabiltzeko erraza dena.
  • Ebatzi automatikoki bildutako etengailuaren seinale/seinale analogikoak atalasea gainditzen duen ala ez, eta automatikoki bidaltzen du alarmaren informazioa.
  • Aurrez ohartarazteko epea eta abisu balioa malgutasunez ezar daitezke.
  • Onartu IoT Cloud.
  • Onartu serieko ataka birtuala, laguntzak hainbat konfigurazio aplikazio atzitzen ditu.





Norberaren garapen-teknika izatea

Scripten programazioa onartzen

MDR2184-k script-en programazioa onartzen du eta erabiltzaileek script-ak pertsonaliza ditzakete.Ez du kontrolagailu edo datu-zentro gehigarririk behar argibideak emateko eta tresnetara zuzenean konektatzeko, datuak aktiboki biltzeko eta datu-zentrora kargatzeko.

Gehienez 20 tresnaren datuak bil daitezke, hardware kostuak asko murriztuz.DI-ren (Switch seinalea) txostenaren logika eta DOren kontrol-logika (errele irteera) gidoian defini daitezke.

Egin klik hemen informazio gehiago lortzeko

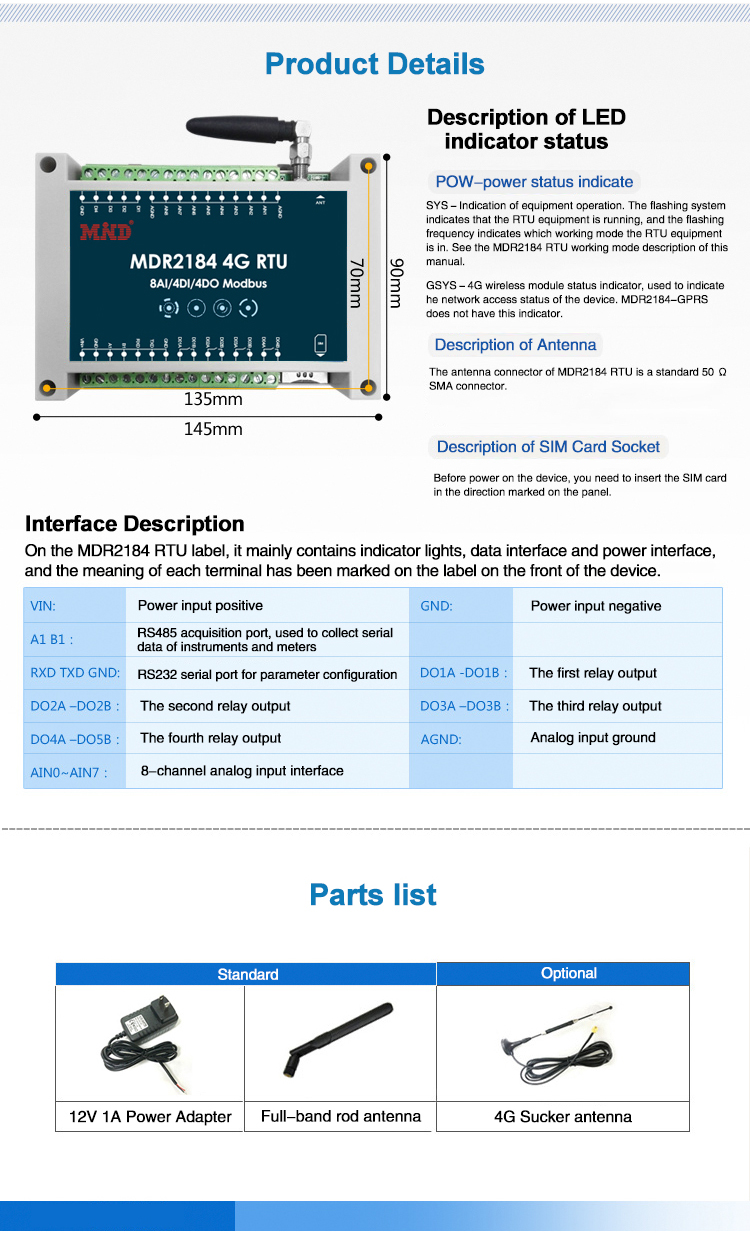

Potentzia-tentsioa DC6 ~ 30V
Energia-kontsumoa 12VDC gailur-korrontea 1A Lan-korrontea 50~340mA Inaktibo-korrontea: <50mA
Sarea 4G 7 moduko 15 maiztasunekoa
SIM txartelaren entxufea Txartel estandarra (txartel handia): 3V/1.8V
Antena konektorea 50Ω SMA (emakumezkoa)
Eskuratze interfazea 8 kanal 0 ~ 20mA, 0 ~ 5V onar ditzake (eskatu bereizita)
4 kanaleko etengailu fotoelektriko isolatzailea seinale sarrera
4 kanaleko errele independentearen kontrol-seinalearen irteera
Errelearen karga: 3A max@250V AC/30V DC
Serieko datuen interfazea RS485 maila, Baud-tasa: 300-115200bps, Datu-bit: 7/8, Parekidetasuna: N/E/O, Geldialdia: 1/2bit
(Konektatu tresna)
Serieko datuen interfazea RS232 maila, baud-tasa: 300-115200 bps, datu-bitak: 7/8, parekidetasuna: N/E/O, geldialdia: 1/2 bit
(Parametroen konfigurazioa)
Tenperatura tartea Laneko tenperatura: -25 ℃ ~ + 70 ℃, Biltegiratze tenperatura: -40 ℃ ~ + 85 ℃
Hezetasuna Hezetasun erlatiboa: <95% (Kondentsaziorik gabe)
Ezaugarri fisikoak Tamaina: luzera: 145 mm, Zabalera: 90 mm, Altua: 40 mm
Pisu garbia: 238 g


Erabiltzailearen Gida

MDR2184 RTU erabili aurretik, erabiltzaileak bere lan-parametroak behar bezala konfiguratu behar ditu.Eragiketa prozesuak honela egiten du:

1, RTU pizten denean, SYS adierazleak keinu egiten du, RTU funtzionatzen hasi dela adieraziz.

2, Konektatu RS232 serie ataka kablea.

3, Hasi RTU/RTU Config Tool (konfigurazio softwarea lehen aldiz erabiltzen duzunean, irakurri konfigurazio softwarearen funtzionamendu-argibideak).
